Transformador de potencia sumergido en aceite 110KV-500KV
1. ámbito de aplicación
El transformador de potencia sumergido en aceite de la serie 110KV-500kV tiene un dise?o optimizado utilizando tecnologías avanzadas para ofrecer bajo nivel de ruido, baja pérdida, baja descarga parcial y alta capacidad de resistencia a cortocircuitos. Se utiliza software de dise?o avanzado para el cálculo electromagnético y el dise?o del transformador, mientras que el software CAD 3D y 2D para el dise?o estructural garantiza un margen de seguridad suficiente durante el período de cortocircuito. Esto se basa en estudios teóricos y experimentales en profundidad sobre resistencia magnética, térmica, mecánica y resistencia a cortocircuitos. Para garantizar la fiabilidad del transformador, el aislamiento se decide basándose en el cálculo de los aislamientos principales y verticales. El cálculo preciso de la distribución del campo eléctrico en las bobinas internas asegurará un gradiente de voltaje y en el extremo de la bobina asegurará una descarga parcial baja.
2. Estándares de producto
GB/T1094.1-5 GB/T1094.7 JB/T10088 GB/T6451
GB/T7595 JB/T3837 GB20052 IEC60076
3. Entorno de operación
1) Altitud: ≤1000 metros.
2) Temperatura ambiente: Máxima +40oC, Mínima -40oC.
3) Velocidad máxima del viento exterior: ≤45m/s.
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤3m/s2 en dirección horizontal y ≤1,5m/s2 en dirección vertical.
6) Entorno de instalación: Sin contaminación evidente y pesada, sin gases ni polvo explosivos y corrosivos, con buena ventilación de aire y sin vibraciones ni golpes severos.
7) Si el entorno de la aplicación es diferente de las condiciones estándar anteriores, comuníquese con nosotros para obtener dise?os personalizados.

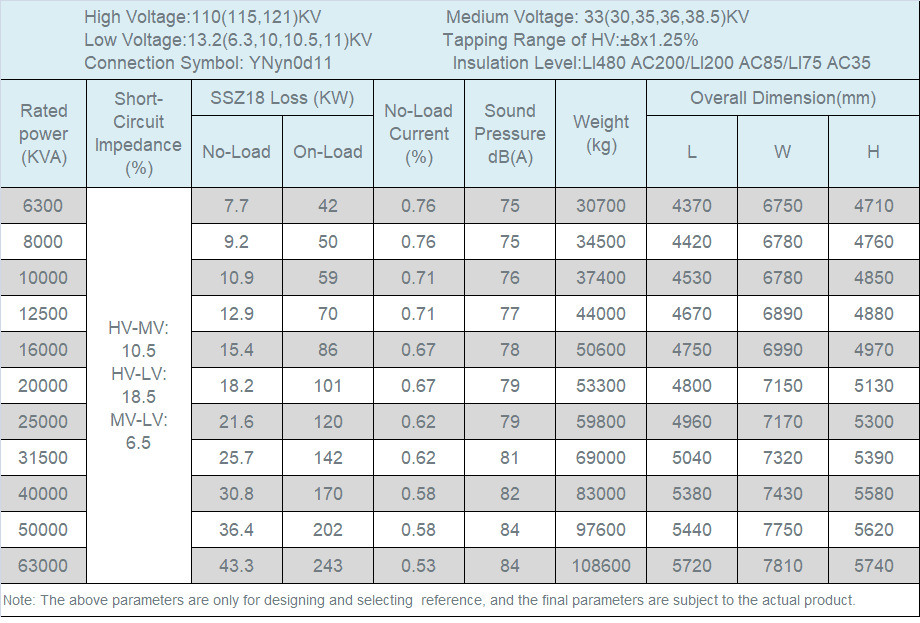

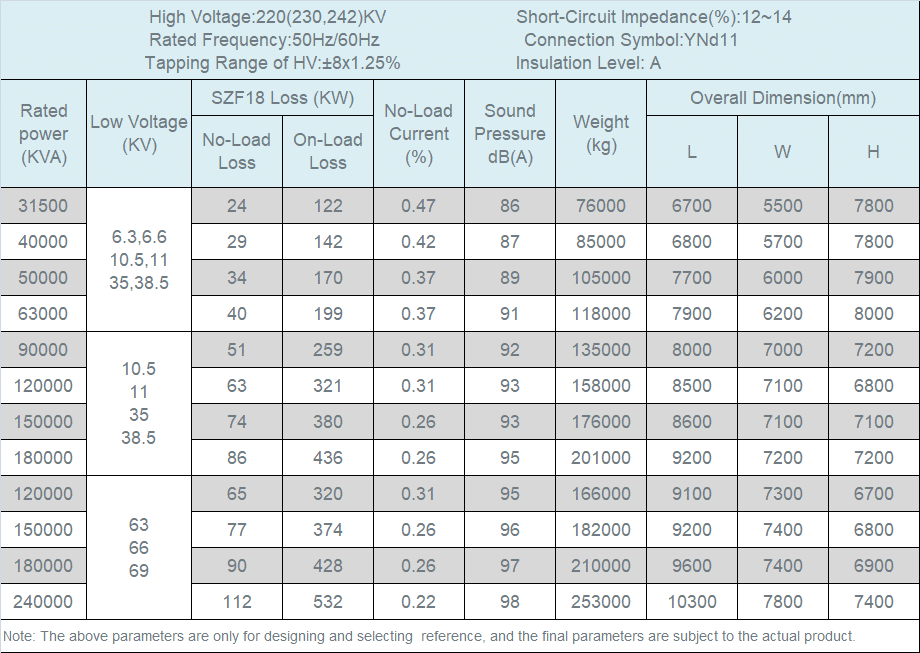

4. Ventajas del producto
1) La distribución potencial se mejora efectivamente mediante la aplicación de software para calcular el impacto y la distribución potencial del gradiente. El cálculo del potencial también se realiza entre varias partes de la bobina, incluso entre la bobina y la conexión a tierra.
2) Baja pérdida
Controlar correctamente la radiación del flujo de fuga en varias partes del transformador sobre la base del cálculo de la fuga de flujo magnético para adoptar las medidas correspondientes para reducir eficazmente la pérdida parásita y, mientras tanto, prevenir eficazmente el sobrecalentamiento local para controlar el aumento de la temperatura de equilibrio. Menor aumento de temperatura en los puntos calientes sinuosos. Aplicación de software de dise?o de optimización electromagnética para optimizar el dise?o de núcleo y devanado.
3) Alta resistencia a la capacidad de cortocircuito.
Aplique la resistencia del transformador al software de contabilidad de capacidad de cortocircuito para dise?ar devanados de alta tensión y de baja tensión. El devanado de alta tensión se dise?ará como salida central, conexión paralela hacia arriba y hacia abajo con ruta de aceite axial; El devanado regulador se dise?ará como una salida central en el medio del devanado de alta tensión con conexión paralela hacia arriba y hacia abajo para mejorar la resistencia al cortocircuito del transformador.
4) Bajo nivel de ruido
Reduzca el nivel de ruido eligiendo material de núcleo de acero de alta calidad; densidad de flujo correcta y frecuencia de autovibración del núcleo; aplicación de alta resistencia al cortocircuito de la estructura de la carrocería; y mejorar el método de conexión del tanque y la parte activa.
5) Bajo aumento de temperatura
Aplicar una estructura de distribución del flujo de petróleo razonable mediante el cálculo de la distribución del flujo de petróleo; Reduzca el aumento de temperatura del punto caliente del devanado y el aumento de temperatura promedio para aumentar la capacidad de sobrecarga de cada parte y extender la vida útil de los transformadores.
6) Descarga parcial baja, prolonga la vida útil del transformador.
6.1) Cálculo analítico del campo eléctrico para mejorar la región concentrada del campo eléctrico.
6.2) La forma de llenado de aceite al vacío, prevención efectiva de la formación de burbujas de aire dentro del transformador y piezas aislantes para reducir la descarga parcial.
