Aparamenta de bajo voltaje
1. ámbito de aplicación
El tablero de distribución extraíble de bajo voltaje GCS es adecuado para sistemas de energía trifásicos de cuatro y cinco cables con CA 50/60 Hz, voltaje nominal de 380 V (400 V) y corriente nominal de 4000 A e inferior. Es ampliamente utilizado como distribución de energía, conversión, control y compensación de energía reactiva para plantas de energía, subestaciones, departamentos petroquímicos, empresas industriales y mineras, construcción de hoteles, aeropuertos, muelles, metalurgia, textiles, edificios de gran altura y otros usuarios de energía, que Incluye las funciones de centro de energía (PC) y centro de control de motores (MCC), y el nivel de protección alcanza IP30.
2. Entorno de operación
1) Altitud: ≤2000 metros.
2) Temperatura ambiente: Máxima +45oC, Mínima -15oC.
3) Humedad relativa: ≤90% (+25 oC).
4) Grado máximo de rampa de tierra: ≤3°.
5) Nivel sísmico: ≤0,3m/s2 en dirección horizontal y ≤0,15m/s2 en dirección vertical.
6) Entorno de instalación: Sin contaminación evidente y pesada, sin gases ni polvo explosivos y corrosivos, con buena ventilación de aire y sin vibraciones ni golpes severos.
7) Si el entorno de la aplicación es diferente de las condiciones estándar anteriores, comuníquese con nosotros para obtener dise?os personalizados.

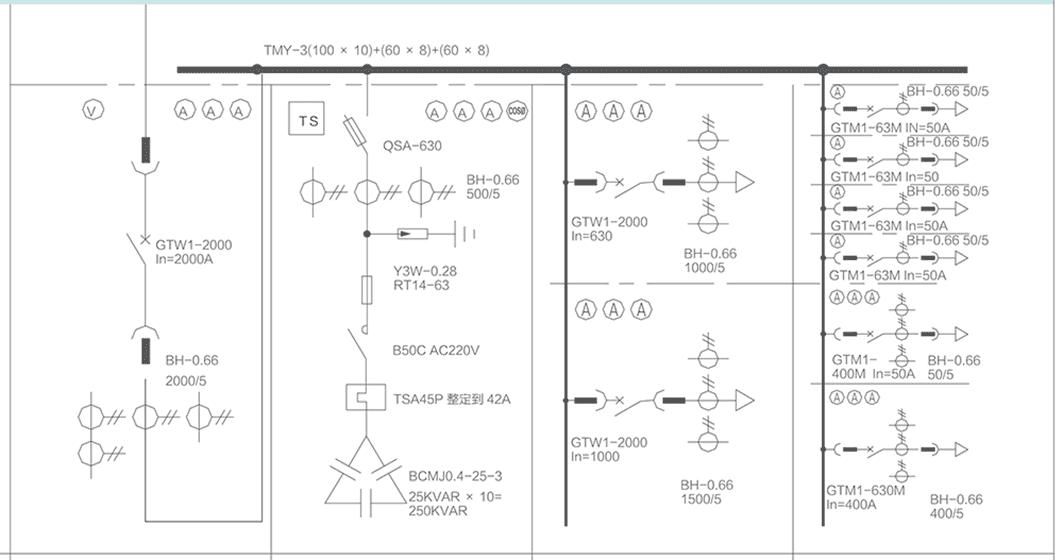

3. Características del producto
1) El compartimento del armario de distribución se puede dividir en sala de unidades funcionales, sala de autobuses y sala de cables, y la función funcional es relativamente independiente. Las áreas están estrictamente separadas con una placa de metal conectada a tierra continuamente o una placa de plástico retardante de llama para garantizar la seguridad y evitar la propagación de accidentes.
2) Todas las piezas estructurales del armario de distribución están galvanizadas y pasivadas, lo que ofrece una gran versatilidad estructural y un montaje flexible.
3) El cajón del armario de distribución dispone de posiciones de conexión, prueba, desconexión, retirada y aislamiento. Cada cajón e interruptor está equipado con un dispositivo de enclavamiento mecánico que permite retirar e insertar el cajón si el interruptor está en estado roto, pero no si el interruptor está en estado cerrado. Para evitar operaciones no autorizadas, la manija del mecanismo operativo puede bloquear el interruptor en la posición de interrupción con un candado.
4) Los cajones de unidades funcionales con las mismas especificaciones se pueden intercambiar fácilmente y cada cajón corresponde a un máximo de 36 pares de contactos auxiliares, que pueden satisfacer las necesidades de control de operación remota, medición de electricidad y sistema de monitoreo automático de la interfaz de la computadora.
5) El bus principal horizontal adopta un modo de disposición plana detrás del gabinete para mejorar la capacidad de resistencia a la energía eléctrica, que es la medida básica para que el circuito principal del dispositivo tenga la capacidad de una alta resistencia a cortocircuitos. El bus vertical está ensamblado en un tablero funcional aislante, que puede prevenir la descarga entre fases de la barra bus vertical causada por el arco de conmutación y mejorar la capacidad de protección contra descargas eléctricas y la tasa de operación segura del producto. El dise?o del compartimento para cables hace que la entrada y salida de los cables sea muy cómoda.
