一、概述
GCK型低压抽出式开关柜适用于三相交流50HZ、60Hz,额定电压为380V、690V,额定电流为4000A及以下发电厂的三相五线制电力系统;广泛被发电厂、变电站、工矿企业、高层建筑、大楼宾馆、机场地铁、车站码头等电力系统中作为电能分配、转换、控制和无功功率补偿之用;包含有动力中心和电动机控制中心之功能,并可设计成固定柜和抽屉柜混合型,满足不同的供配电需要；产品具有分断能力高、动热稳定性好、电气方案灵活、实用性强，结构新颖、防护等级高等特点；符合标准GB7251、JB/T9661、IEC60439。

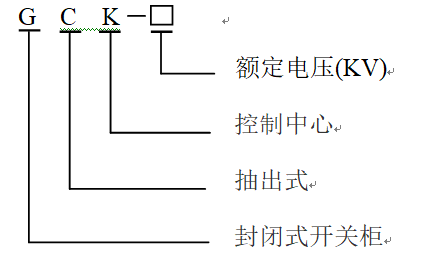

二、型号含义
三、使用条件
3.1海拔高度：≤1000M；
3.2环境温度：-30℃~+45℃；
3.3相对湿度：≤90%（+25℃）
3.4 地面倾斜度：≤3°
3.5 抗震能力：水平加速度≤0.3m/s2 ,垂直加速度≤0.15m/s2
3.6 安装地点无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动；
3.7上述使用条件不能满足要求时，用户可与公司协商解决。
四、产品优势
4.1开关柜为全拼装式组合结构，基本骨架用FA型钢拼装而成；
4.2柜体骨架和零件的外形尺寸以及开孔尺寸均按基本模数E=25mm变化；
4.3柜体经酸洗磷化后静电喷涂后抗磨耐腐,内部隔板、抽屉镀锌钝化处理。
4.4开关柜的隔室可分为功能单元室、母线室和电缆室，各室的作用相对独立，能防止触及邻近功能单元带电部件，能限制事故的扩大。
4.5开关柜抽屉具有连结位置、试验位置和分离位置；各抽屉与开关设有机械联锁装置。
4.6同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉最多对应有20对辅助接点能满足异地操作控制、电度计量和计算机接口的自动化监测系统的需要。
4.7开关柜四周的门板、封板均采用2mm冷轧钢板,柜体的防护等级为IP3X。
